Резьбовая заклепка с цилиндрическим бортиком, закрытая, нержавеющая сталь А2
- Для создания резьбового соединения в листовом материале
- Тип заклепки: с цилиндрическим бортиком, закрытая
- Материал изготовления: нержавеющая сталь А2 (AISI 304)
- Внешний диаметр гильзы: от 5,9 до 10 мм
- Диаметр резьбы: М4, М5, М6, М8
Резьбовая заклепка нержавеющая (закрытая) предназначена для одновременного скрепления листовых материалов и формирования в них глухого резьбового гнезда. Гайка-заклепка закрытого типа делает крепежный узел влаго- и пылезащищенным. Цилиндрический бортик увеличивает площадь прижатия к тонколистовому материалу и обеспечивает зазор в 1,5 мм между прикрепляемым элементом и основанием. Высокая антикоррозийная стойкость, экологичность и нетоксичность глухой гаечной заклепки из нержавеющей стали А2 позволяет применять ее в пищевом, холодильном, медицинском оборудовании, в фасадных и уличных конструкциях.
Свойства
- Коррозионная устойчивость соединения;
- Высокая скорость монтажа;
- Высокая технологичность крепления;
- Возможна установка на готовое изделие;
- Установка на тонкий материал;
- Герметично закрытое соединение.

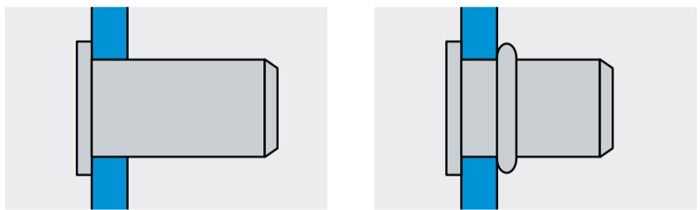

Установка
Нагрузки
Внутренняя резьба | Срез, кН | Разрыв, кН | Прокручивание, Нм |
М4 | 4,9 | 10 | 2,2 |
М5 | 6 | 15,8 | 3,2 |
М6 | 8,5 | 21,6 | 10,3 |
М8 | 12,3 | 36,3 | 15,6 |
Размеры
Внутренняя резьба D, мм |
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
М4 | 5,9 | 16 | 6,1 | 9х1 | 0,5-2,5 |
М5 | 6,9 | 18 | 7,1 | 10х1 | 0,5х3 |
М6 | 8,6 | 21 | 9,1 | 12х1,5 |
0,5х3 |
М8 | 10 | 23,5 | 11,1 | 14х1,5 | 0,5х3 |
Характеристики
-
Бренд
-
Тип заклепкиЗакрытая (глухая) / С цилиндрическим бортиком
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
