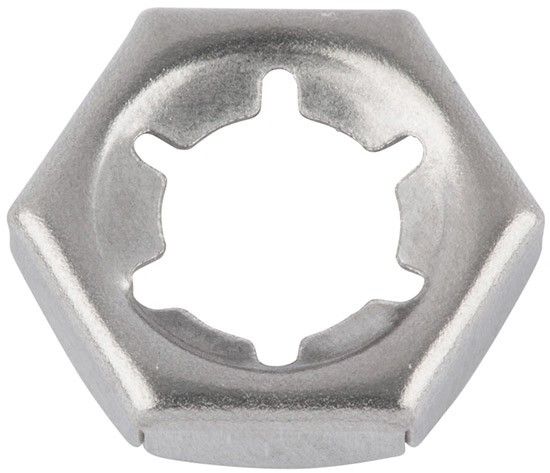

Гайка стопорная DIN 7967 пружинная, нержавеющая сталь А2 (1.4310)
Ваш консультант Анастасия
8 (921) 091-15-13- Категория крепежа: самостопорящийся (самоконтрящийся) на резьбовых стержнях
- Используется в сочетании со стандартной шестигранной гайкой
- Обеспечивает устойчивое к вибрации блокирующее действие
- Соответствует DIN 7967 (для метрической резьбы, форма 1 - шесть фиксирующих выступов)
- Нержавеющая сталь А2 (1.4310) обеспечивает высокую прочность и пластичность
- Технология изготовления: штамповка
- Легкость установки в рабочее положение при помощи гаечного ключа
- Возможность многоразового применения
- Условия эксплуатации: в местах повышенной влажности и под открытым небом
- Рабочая температура: от -200 до +425°С
- Номинальный размер (под резьбу): от М4 до М48

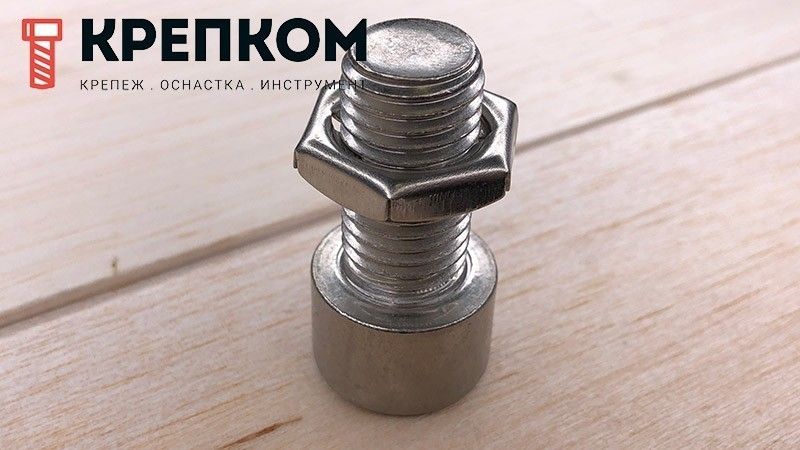

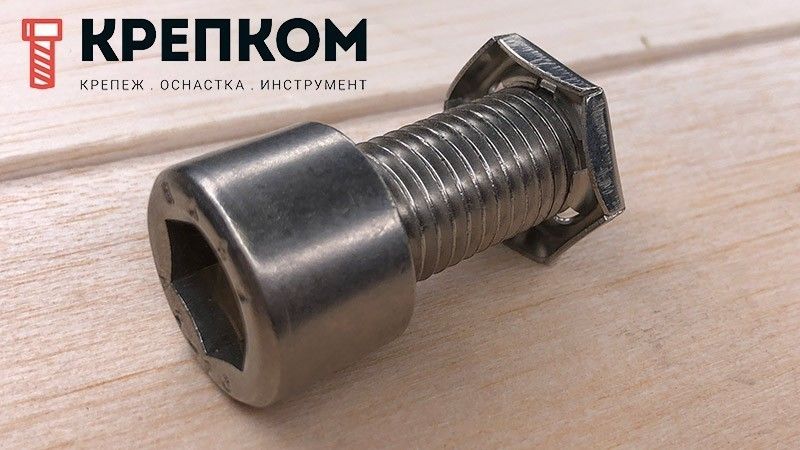

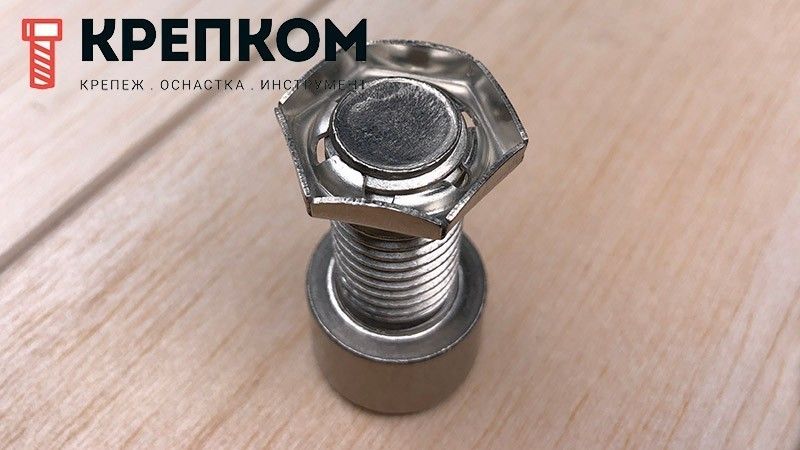

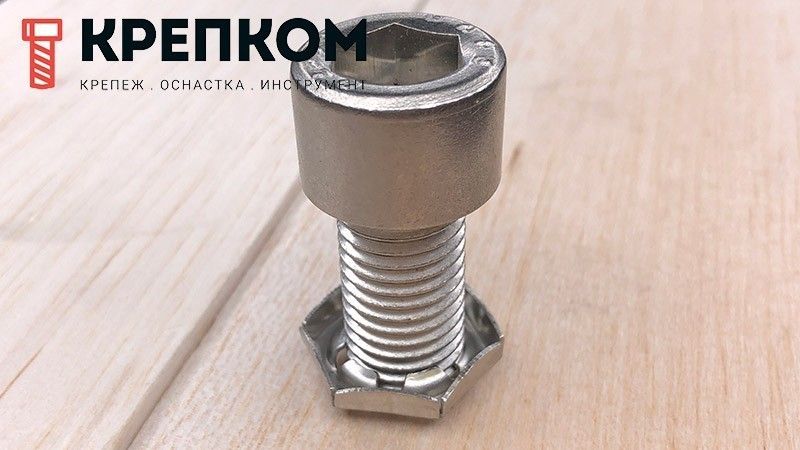

Пружинная стопорная гайка DIN 7967 выступает в качестве дополнительной контргайки в резьбовых соединениях, которые подвергаются большим нагрузкам и вибрациям. При попытке самоотвинчивания крепежа внутренние выступы самоконтрящейся гайки начинают упираться в резьбу и пружинить, не давая ей проворачиваться. Данный метиз находит применение во многих отраслях промышленности и строительства.
Изготовлена из нержавеющей стали А2 (1.4310), что позволяет использовать ее во влажных средах и на открытом воздухе. Данная марка широко используется при изготовлении пружин и других деталей с пружинящими свойствами, так как после холодной обработки обладает повышенной прочностью на растяжение.

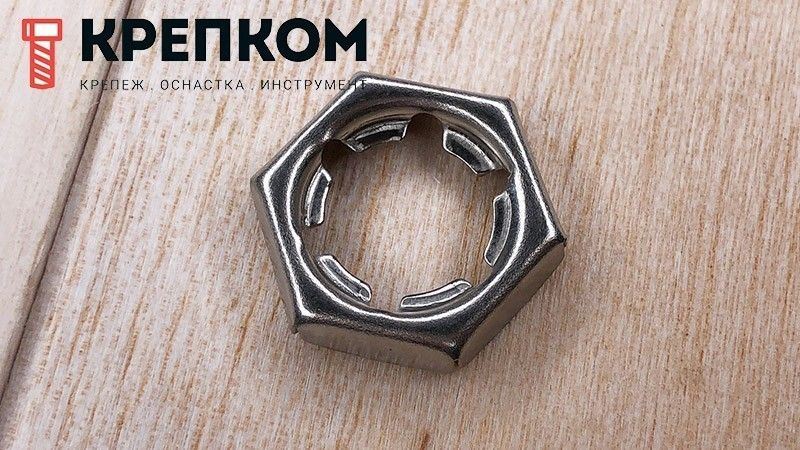

Особенности
- Не имеет резьбы;
- Изделие являетсая тонкостенным,
- Выполнена методом штамповки;

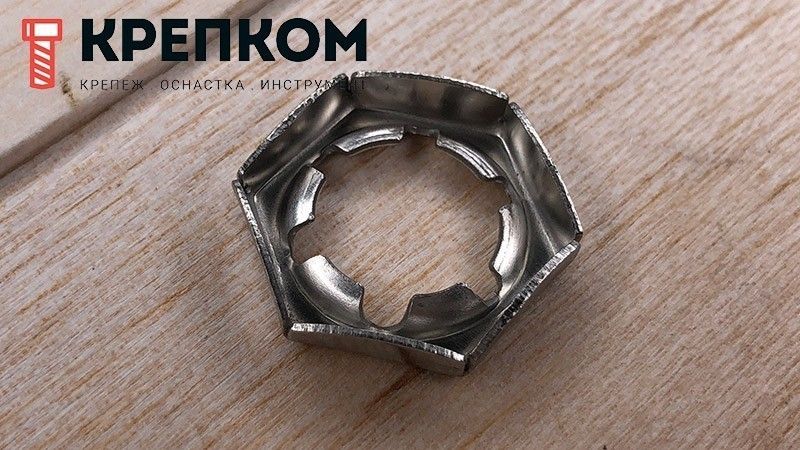

- Внешняя шестигранная форма сформирована изгибом лепестков;
- Внутренняя поверхность образована шестью стопорящими лапками;
- Простая установка с помощью ключа;
- Возможность монтажа в стесненных условиях.
Размеры
| Под резьбу | Диаметр, d | Ширина граней, е | Высота, m | Толщина стенок, t | Размер под ключ, s |
| М4 | 3,4 | 8,1 | 2,5 | 0,3 | 7 |
| М5 | 4,5 | 9,2 | 2,5 | 0,4 | 8 |
| M6 | 5,3 | 11,5 | 3 | 0,4 | 10 |
| M8 | 6,9 | 15 | 3,5 | 0,5 | 13 |
| M10 | 8,6 | 19,6 | 4 | 0,5 | 17 |
| M12 | 10,4 | 21,9 | 4,5 | 0,6 | 19 |
| M14 | 12 | 25,4 | 5 | 0,6 | 22 |
| M16 | 14,1 | 27,7 | 5 | 0,7 | 24 |
| M20 | 17,6 | 34,6 | 6 | 0,8 | 30 |
| M22 | 19,6 | 36,9 | 6 | 0,8 | 32 |
| M24 | 21 | 41,6 | 7 | 0,9 | 36 |
| M27 | 24,2 | 47,3 | 7 | 1 | 41 |
| M30 | 26,6 | 53,1 | 8 | 1,1 | 46 |
| M33 | 29,8 | 57,7 | 8 | 1,2 | 50 |
| M36 | 32,2 | 63,5 | 9 | 1,3 | 55 |
| M42 | 37,6 | 75 | 11 | 1,4 | 65 |
| M48 | 43,9 | 86,5 | 14 | 1,6 | 75 |
все размеры указаны в мм
Характеристики
-
Тип гайкиСтопорная
-
DIN7967
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Self locking counter nuts, Spring steel, a2
